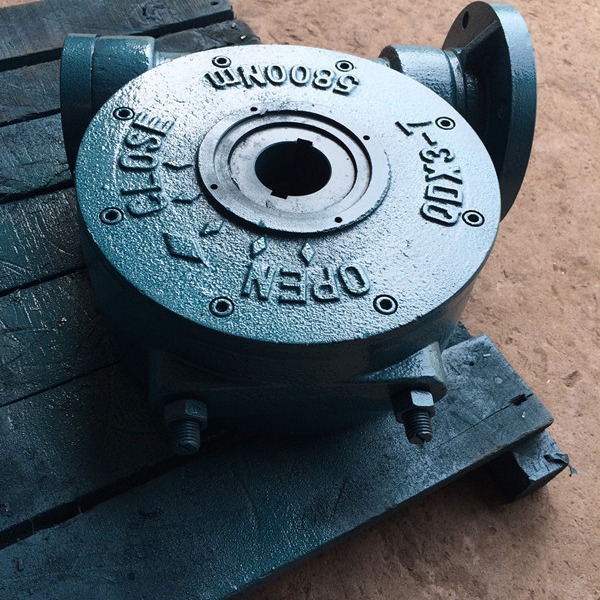

供應QDX3-D7 QDX3-7電動渦輪 手電一體

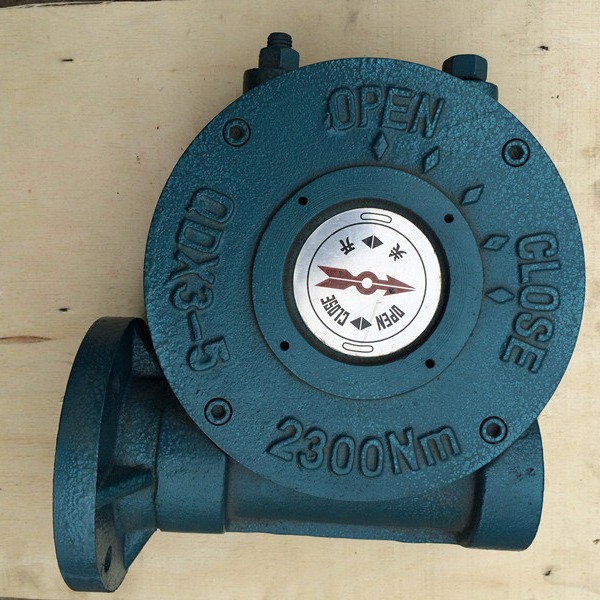

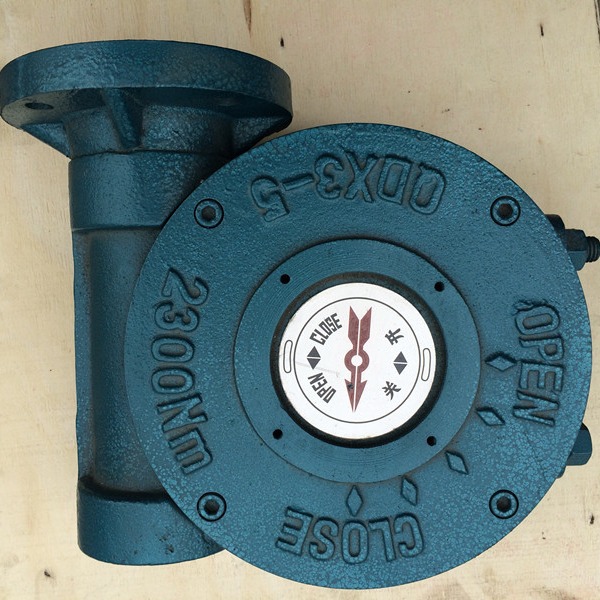

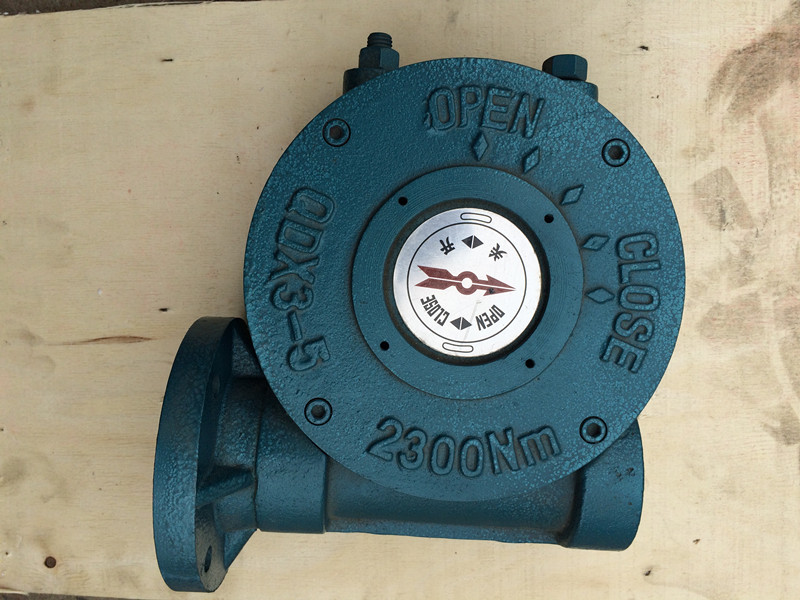

QDX3-D配電動蝸輪箱是一種90°回轉型驅動裝置,適用于球閥、蝶閥、旋塞閥等類閥門。特殊型可輸出360°轉角。產品共有12個型號。該產品是與多回轉電動裝置組合輸出大力矩部分回轉型閥門電動裝置。
電動型蝸輪箱連接數據表
外形尺寸 |
型號 | 位置 |
A | B | C | D | E | H | h | L | 2-b | φ | N-M深 L | d | 重量kg |
QDX3-D3 | 145 | 120 | 90 | 120 | 210 | 68 | 62 | 90 | 8 | 22 | 4-M10 22 | 102 | 13 |
QDX3-D4 | 145 | 120 | 90 | 125 | 260 | 80 | 68 | 83 | 10 | 32 | 4-M12 25 | 125 | 17 |
QDX3-D5 | 145 | 260 | 90 | 120 | 295 | 100 | 75 | 100 | 12 | 36 | 4-M16 14 | 140 | 23 |
QDX3-D6 | 185 | 330 | 125 | 200 | 330 | 120 | 105 | 130 | 12 | 40 | 4-M20 32 | 165 | 41 |
QDX3-D7 | 225 | 375 | 150 | 220 | 430 | 140 | 110 | 125 | 16 | 50 | 8-M16 36 | 200 | 55 |
QDX3-D8 | 275 | 420 | 180 | 250 | 500 | 160 | 120 | 150 | 18 | 60 | 8-M16 45 | 254 | 85 |
QDX3-D9 | 225 | 455 | 150 | 280 | 550 | 188 | 120 | 150 | 22 | 80 | 8-M20 40 | 298 | 102 |
QDX3-D10 | 275 | 530 | 170 | 320 | 700 | 230 | 150 | 170 | 28 | 90 | 8-M20 40 | 356 | 200 |
QDX3-D11 | 330 | 630 | 220 | 360 | 820 | 280 | 180 | 200 | 28 | 110 | 8-M20 40 | 406 | 350 |
QDX3-D12 | 380 | 730 | 280 | 410 | 900 | 330 | 195 | 220 | 32 | 130 | 12-M22 50 | 183 | 600 |
QDX3-D13 | 380 | 860 | 280 | 620 | 1040 | 400 | 205 | 240 | 32 | 160 | 12-M27 50 | 590 | 1000 |
QDX3-D14 | 380 | 1200 | 280 | 630 | 1300 | 450 | 250 | 350 | 36 | 200 | 12-M30 50 | 720 | 2000 |
