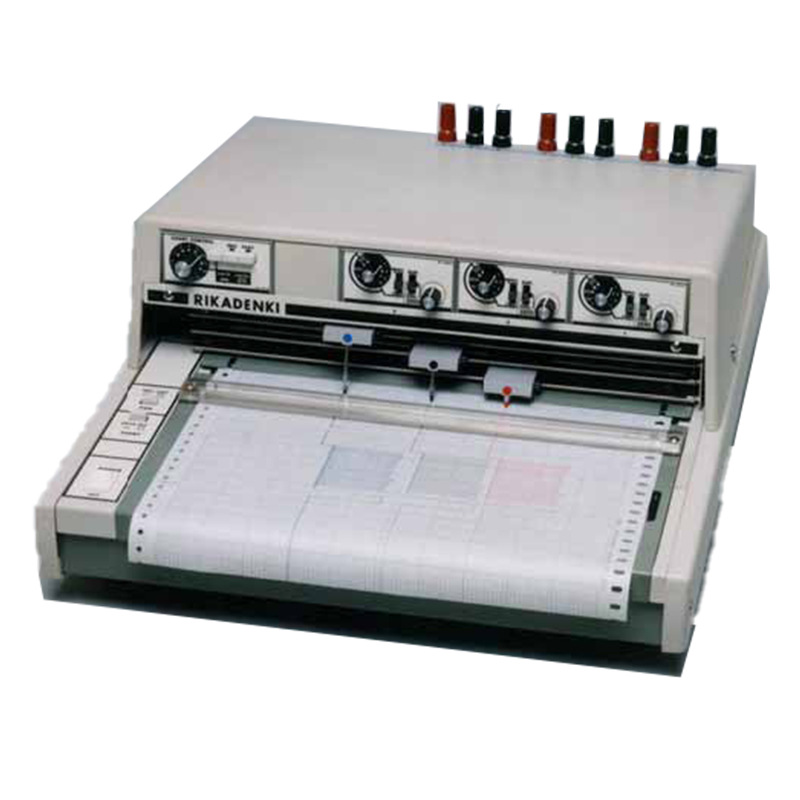

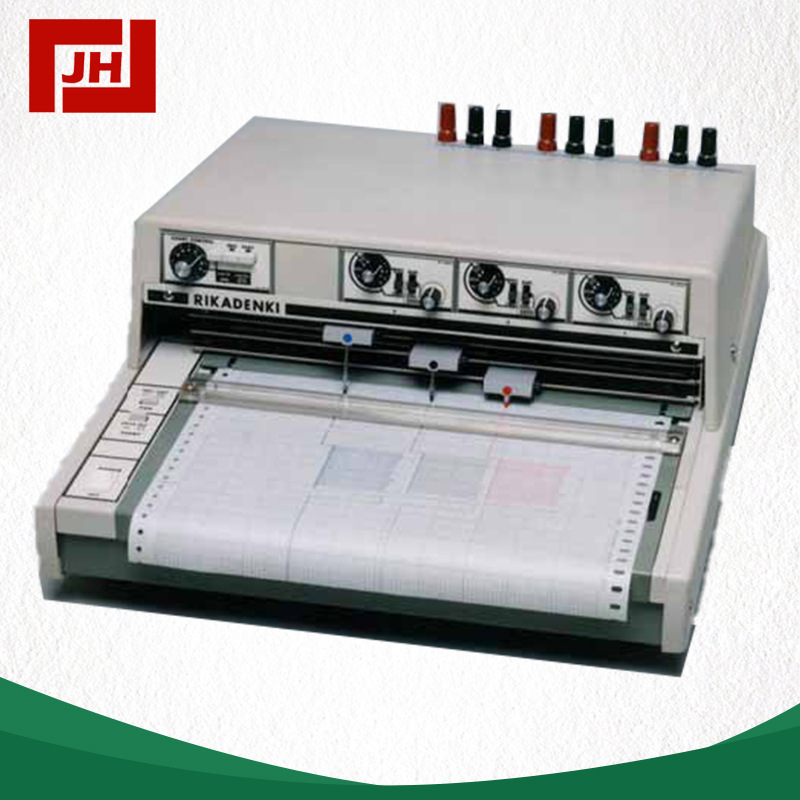

R-01A系列 RIKADENKI R-01A走紙記錄儀

250mm的記錄寬度DC1mV到100v 30段的測量范圍以范圍移位擴大到2倍的記錄遠程標準裝備圖表start/stop圖表外部信號比例發送輸入信號疊加標記遠程筆附帶顯示器輸出(DC1V)PG存儲器-可安裝

規格型號名 R-01A R-02A R-03A筆數 1 2 3筆色 紅 黑 青記錄方式 DC伺服自動平衡系統有效記錄寬度 250mm(左端盛標準點)測量范圍0 ~ 1,2,5,10,100, 500mv, 1,2,5,10,20, 50v通過軟件切換1 ~ 2, 2 ~ 4, 5 ~ 10, 10 ~ 20, 20 ~ 40, 50 ~ 100100 ~ 200、200 ~ 400、500 ~ 1000mv1 ~ 2, 2 ~ 4, 5 ~ 10, 10 ~ 20, 20 ~ 4050 ~ 100v 30級鋼筆方式 光纖芯片筆筆間距 3mm時間軸方向筆速 0.5秒/ 250mm升筆 全筆同時操作輸入電路 浮動保護系統輸入電阻 mv微波動10MΩ V微波動1MΩ零點調整范圍 ±100% FS精度 ±0.3% FS靈敏度 ±0.1 FS記錄送紙量 1-2-3-6-10-15-30-60cm/min & hour 16段15速(快進，帶反轉開關)記錄紙 卷紙溫度特性 溫度漂移±0.5μv /℃噪聲特性 共模:160db (DC)， 140db (50/ 60hz) 交叉模式:60db (50/ 60hz)使用環境 溫度:5 ~ 40℃濕度:遍及40 ~ 80%(無凝結)耐電壓 電源-底盤間AC1000V以上1分鐘絕緣電阻 電源-底盤之間100 mω-以上(dc500v)電源 AC100V±10% 50/ 60hz耗電量 13VA 22VA 31VA重量 6公斤 7公斤 8公斤力矩控制 通過背面端子臺的連接1)圖表Start/Stop:通過外部信號使圖表Start/Stop2)圖表外部信號比例發送:根據**200hz 50- 10hz - p的SN,TRI, SO波3)輸入信號重疊標記:通過外部觸點信號在記錄數據上約3mm進行標記4)提高遠程筆:根據外部觸點信號使筆UP / DOWN監視器輸出 與輸入信號成比例地可以取得0 ~ 1v的DC輸出。無PG外形尺寸 寬376高158深425后高105PG有外形尺寸 寬376高186深425后高140
